各部名称　EOS R8 Mark II　

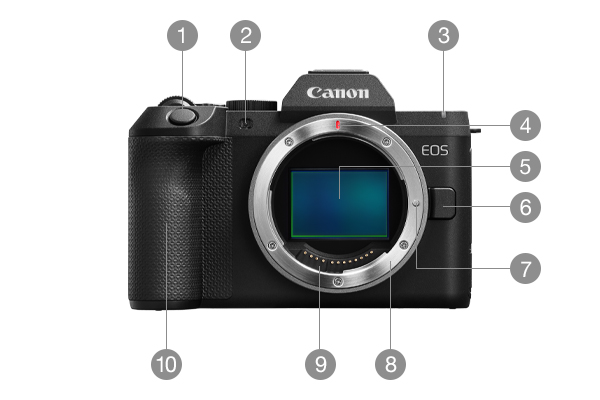

正面

  • 1
    シャッターボタン
  • 2
    セルフタイマーランプ／AF補助光
  • 3
    タリーランプ
  • 4
    RFレンズ取り付け指標
  • 5
    撮像素子
  • 6
    レンズロック解除ボタン
  • 7
    レンズロックピン
  • 8
    レンズマウント
  • 9
    接点
  • 10
    グリップ（バッテリー室）

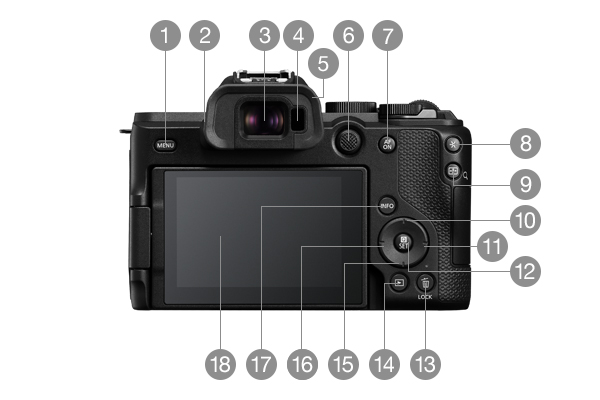

背面

  • 1
    メニューボタン
  • 2
    視度調整つまみ
  • 3
    ファインダー接眼部
  • 4
    ファインダーオンセンサー
  • 5
    アイカップ
  • 6
    マルチコントローラー（中央押しあり）
  • 7
    AFスタートボタン
  • 8
    AEロックボタン
  • 9
    AFフレーム選択／インデックス／拡大／縮小ボタン
  • 10
    上ボタン
  • 11
    右ボタン
  • 12
    クイック設定／設定ボタン
  • 13
    マルチ電子ロック／消去ボタン
  • 14
    再生ボタン
  • 15
    下ボタン
  • 16
    左ボタン
  • 17
    インフォボタン
  • 18
    モニター

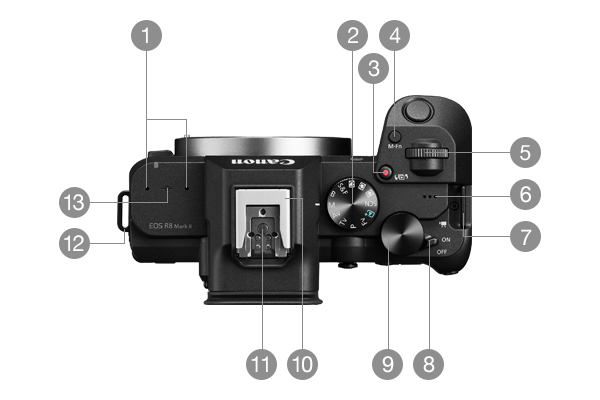

上面

  • 1
    マイク
  • 2
    モードダイヤル
  • 3
    動画撮影／動画と静止画再生の切り換えボタン
  • 4
    マルチファンクションボタン
  • 5
    メイン電子ダイヤル
  • 6
    スピーカー
  • 7
    ストラップ取り付け部
  • 8
    電源スイッチ
  • 9
    サブ電子ダイヤル
  • 10
    マルチアクセサリーシュー
  • 11
    シンクロ接点
  • 12
    ストラップ取り付け部
  • 13
    撮像面マーク

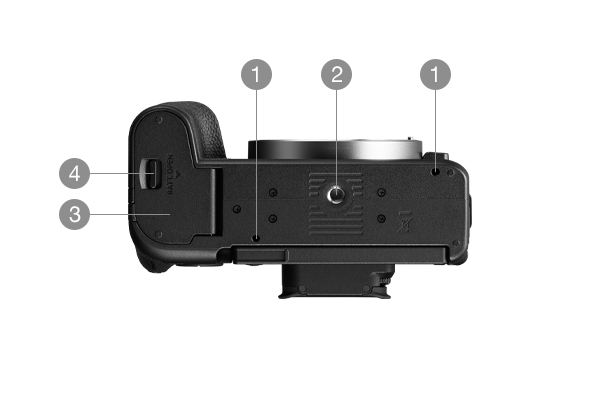

下面

  • 1
    アクセサリー位置決め穴
  • 2
    三脚ねじ穴
  • 3
    バッテリー収納部ふた
  • 4
    バッテリー収納部ふたロック

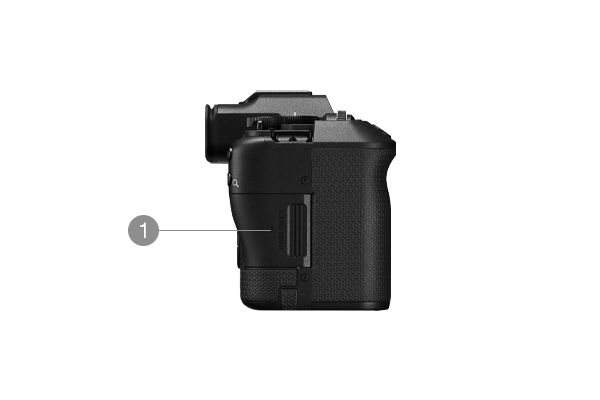

右面

  • 1
    カードスロットカバー

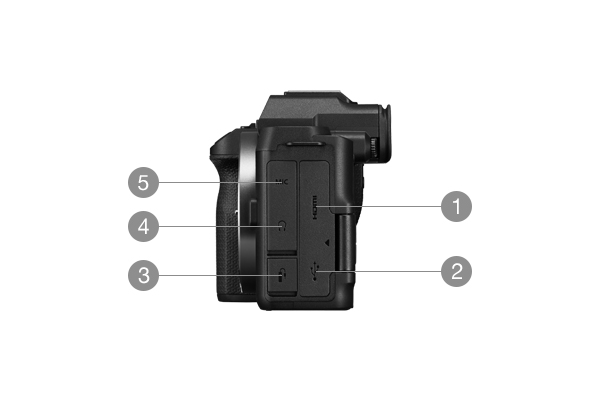

左面

  • 1
    HDMI出力端子
  • 2
    デジタル端子
  • 3
    リモコン端子
  • 4
    ヘッドフォン端子
  • 5
    外部マイク入力端子
