各部名称　EOS R10

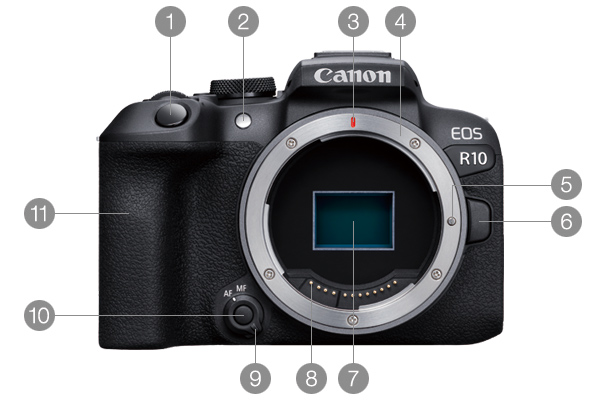

正面

EOS R10　正面
  • 1
    シャッターボタン
  • 2
    AF補助光／赤目緩和／セルフタイマー／リモコンランプ
  • 3
    RFレンズ取り付け指標
  • 4
    レンズマウント
  • 5
    レンズロックピン
  • 6
    レンズロック解除ボタン
  • 7
    撮像素子
  • 8
    接点
  • 9
    フォーカスモードスイッチ
  • 10
    絞り込みボタン
  • 11
    グリップ

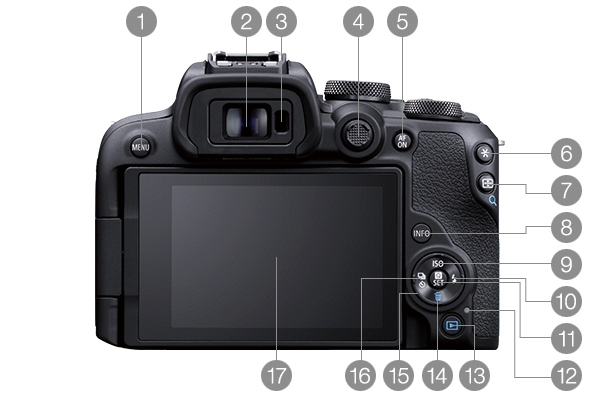

背面

EOS R10　背面
  • 1
    メニューボタン
  • 2
    ファインダー接眼部
  • 3
    ファインダーオンセンサー
  • 4
    マルチコントローラー（中央押しあり）
  • 5
    AFスタートボタン
  • 6
    AEロックボタン
  • 7
    AFフレーム選択／インデックス／拡大／縮小ボタン
  • 8
    インフォボタン
  • 9
    上／ISO感度設定ボタン
  • 10
    右／ストロボボタン
  • 11
    クイック設定／設定ボタン
  • 12
    アクセスランプ
  • 13
    再生ボタン
  • 14
    下／消去ボタン
  • 15
    十字キー
  • 16
    左／ドライブモード／セルフタイマー選択ボタン
  • 17
    モニター

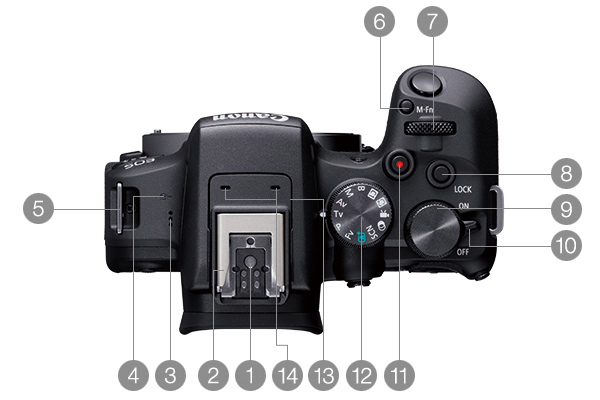

上面

EOS R10　上面
  • 1
    シンクロ接点
  • 2
    マルチアクセサリーシュー
  • 3
    スピーカー
  • 4
    撮像面マーク
  • 5
    ストラップ取り付け部
  • 6
    マルチファンクションボタン
  • 7
    メイン電子ダイヤル
  • 8
    マルチ電子ロックボタン
  • 9
    サブ電子ダイヤル
  • 10
    電源スイッチ
  • 11
    動画撮影ボタン
  • 12
    モードダイヤル
  • 13
    内蔵ストロボ
  • 14
    マイク

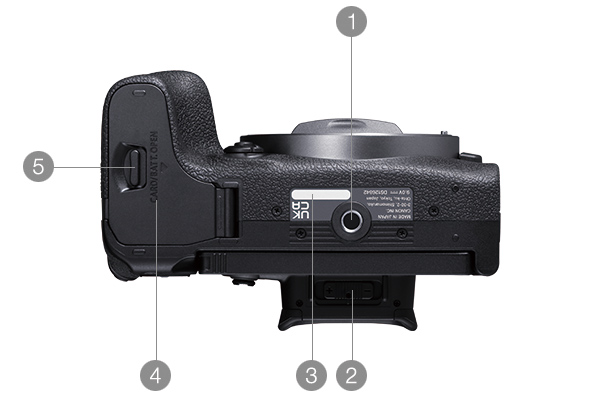

下面

EOS R10　下面
  • 1
    三脚ねじ穴
  • 2
    視度調整レバー
  • 3
    シリアル番号（機番）
  • 4
    カード／バッテリー収納部ふた
  • 5
    カード／バッテリー収納部ふたロック

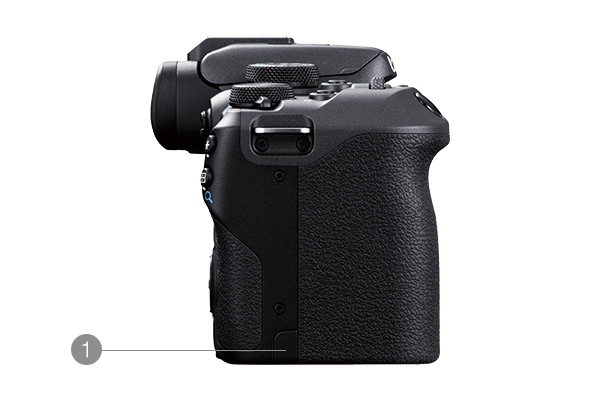

右面

EOS R10　右面
  • 1
    DCコード通し部

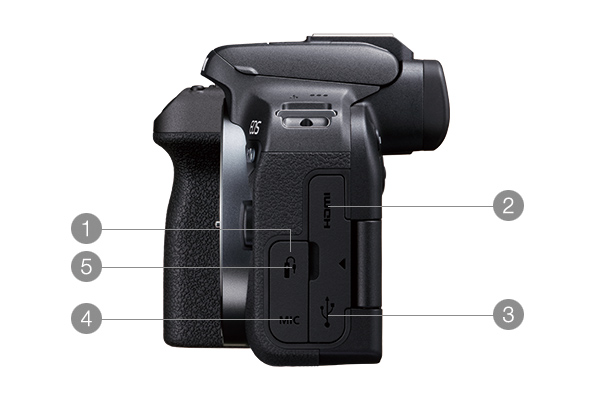

左面

EOS R10　左面
  • 1
    端子カバー
  • 2
    HDMIマイクロ出力端子
  • 3
    デジタル端子
  • 4
    外部マイク入力端子
  • 5
    リモコン端子
