各部名称　EOS R5

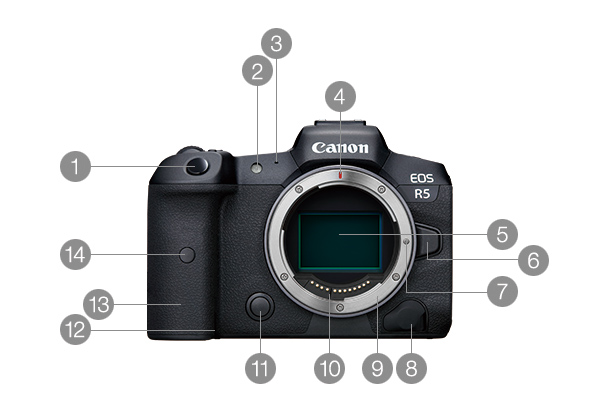

正面

EOS R5　正面
  • 1
    シャッターボタン
  • 2
    セルフタイマーランプ／AF補助光
  • 3
    マイク
  • 4
    RFレンズ取り付け指標
  • 5
    撮像素子
  • 6
    レンズロック解除ボタン
  • 7
    レンズロックピン
  • 8
    リモコン端子
  • 9
    レンズマウント
  • 10
    接点
  • 11
    絞り込みボタン
  • 12
    DCカプラーコード通し部
  • 13
    グリップ（バッテリー室）
  • 14
    リモコン受信部

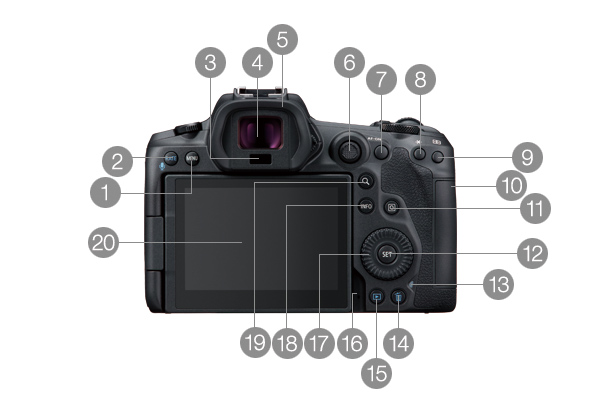

背面

EOS R5　背面
  • 1
    メニューボタン
  • 2
    レーティング／音声メモボタン
  • 3
    ファインダーオンセンサー
  • 4
    ファインダー接眼部
  • 5
    アイカップ
  • 6
    マルチコントローラー（中央押しあり）
  • 7
    AFスタートボタン
  • 8
    AEロックボタン
  • 9
    AFフレーム選択ボタン
  • 10
    カードスロットカバー
  • 11
    クイック設定ボタン
  • 12
    設定ボタン
  • 13
    アクセスランプ
  • 14
    消去ボタン
  • 15
    再生ボタン
  • 16
    音声メモ用マイク
  • 17
    サブ電子ダイヤル1
  • 18
    インフォボタン
  • 19
    拡大／縮小ボタン
  • 20
    モニター

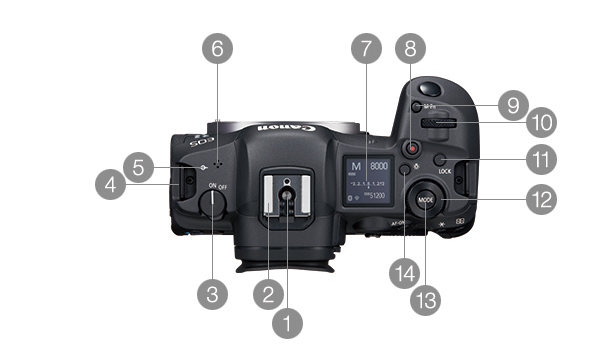

上面

EOS R5　上面
  • 1
    シンクロ接点
  • 2
    アクセサリーシュー
  • 3
    電源スイッチ
  • 4
    ストラップ取り付け部
  • 5
    撮像面マーク
  • 6
    スピーカー
  • 7
    表示パネル
  • 8
    動画撮影ボタン
  • 9
    マルチファンクションボタン
  • 10
    メイン電子ダイヤル
  • 11
    マルチ電子ロックボタン
  • 12
    サブ電子ダイヤル2
  • 13
    MODEボタン
  • 14
    表示パネル情報切り換え／照明ボタン

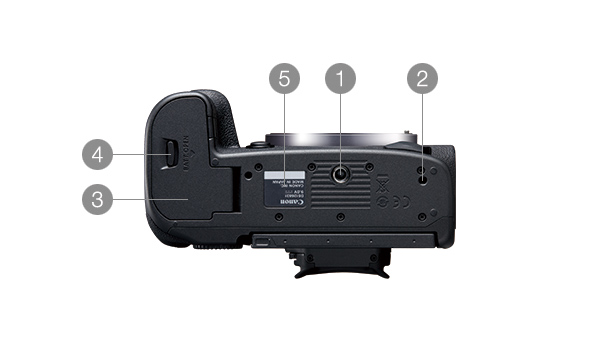

下面

EOS R5　下面
  • 1
    三脚ねじ穴
  • 2
    アクセサリー位置決め穴
  • 3
    バッテリー収納部ふた
  • 4
    バッテリー収納部ふたロック
  • 5
    シリアル番号（機番）

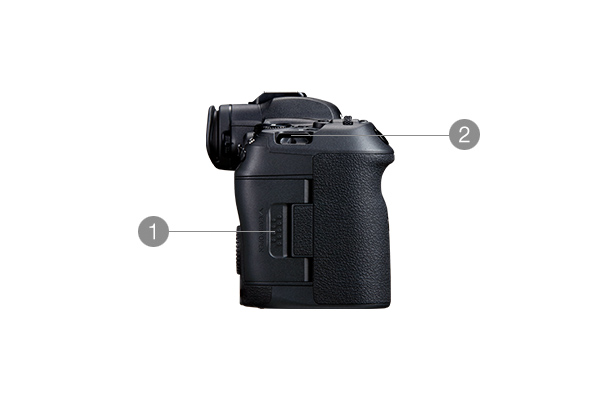

右面

EOS R5　右面
  • 1
    カードスロットカバー
  • 2
    ストラップ取り付け部

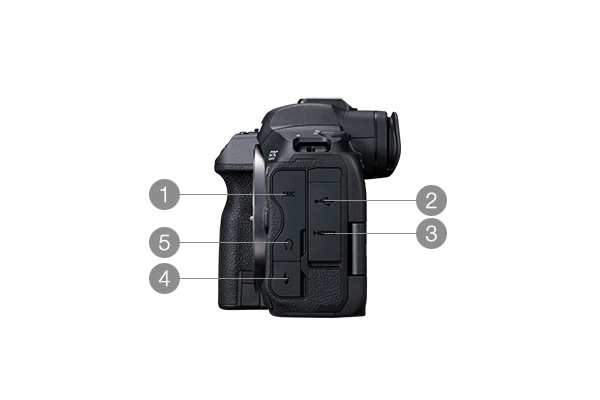

左面

EOS R5　左面
  • 1
    外部マイク入力端子
  • 2
    デジタル端子
  • 3
    HDMIマイクロ出力端子
  • 4
    シンクロ端子
  • 5
    ヘッドフォン端子
