各部名称　EOS R3

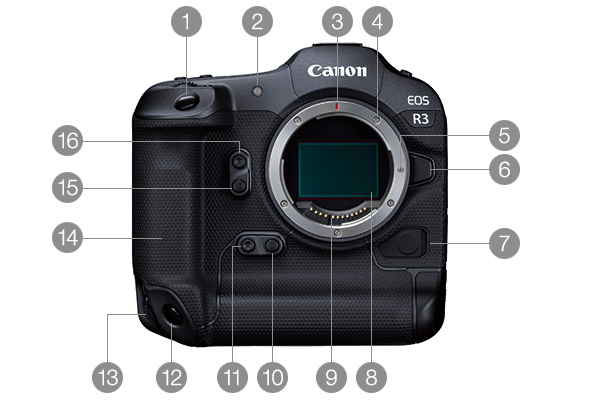

正面

EOS R3 正面
  • 1
    シャッターボタン
  • 2
    セルフタイマーランプ／AF補助光
  • 3
    RFレンズ取り付け指標
  • 4
    レンズマウント
  • 5
    レンズロックピン
  • 6
    レンズロック解除ボタン
  • 7
    リモコン端子
  • 8
    シャッター幕／撮像素子
  • 9
    接点
  • 10
    縦位置絞り込みボタン
  • 11
    縦位置マルチファンクションボタン2
  • 12
    縦位置シャッターボタン
  • 13
    縦位置メイン電子ダイヤル
  • 14
    グリップ
  • 15
    絞り込みボタン
  • 16
    マルチファンクションボタン2

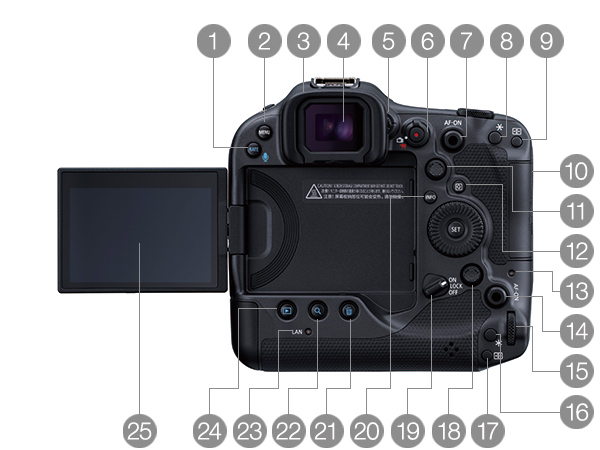

背面

EOS R3 背面
  • 1
    レーティング／音声メモボタン
  • 2
    メニューボタン
  • 3
    アイカップ
  • 4
    ファインダー接眼部
  • 5
    視度調整つまみ
  • 6
    動画撮影ボタン
  • 7
    AFスタートボタン／スマートコントローラー
  • 8
    AEロックボタン
  • 9
    AFフレーム選択ボタン
  • 10
    カードスロットカバー
  • 11
    マルチコントローラー（中央押しあり）
  • 12
    クイック設定ボタン
  • 13
    アクセスランプ
  • 14
    縦位置マルチコントローラー
  • 15
    縦位置サブ電子ダイヤル2
  • 16
    縦位置AEロックボタン
  • 17
    縦位置AFフレーム選択ボタン
  • 18
    縦位置マルチコントローラー
  • 19
    電源／マルチ電子ロックスイッチ
  • 20
    インフォボタン
  • 21
    消去ボタン
  • 22
    拡大／縮小ボタン
  • 23
    ネットワークランプ
  • 24
    再生ボタン
  • 25
    モニター

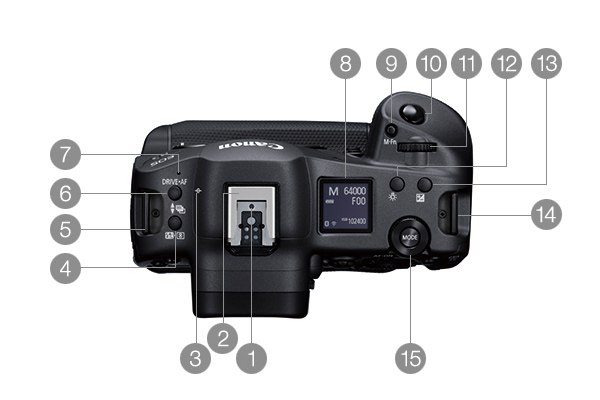

上面

EOS R3 上面
  • 1
    シンクロ接点
  • 2
    マルチアクセサリーシュー
  • 3
    撮像面マーク
  • 4
    ストロボ調光補正／測光モード選択ボタン
  • 5
    ストラップ取り付け部
  • 6
    ドライブモード／AF動作選択ボタン
  • 7
    マイク
  • 8
    表示パネル
  • 9
    表示パネル情報切り換え／照明ボタン
  • 10
    シャッターボタン
  • 11
    メイン電子ダイヤル
  • 12
    表示パネル情報切り換え／照明ボタン
  • 13
    露出補正／絞り数値設定ボタン
  • 14
    ストラップ取り付け部
  • 15
    モードボタン

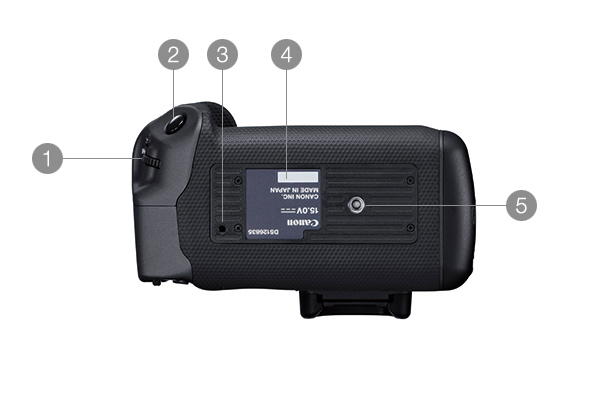

下面

EOS R3 下面
  • 1
    縦位置メイン電子ダイヤル
  • 2
    縦位置シャッターボタン
  • 3
    アクセサリー位置決め穴
  • 4
    シリアル番号（機番）
  • 5
    三脚ねじ穴

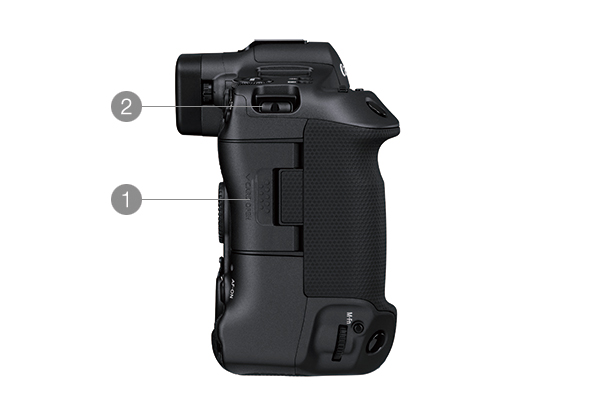

右面

EOS R3 右面
  • 1
    カードスロットカバー
  • 2
    ストラップ取り付け部

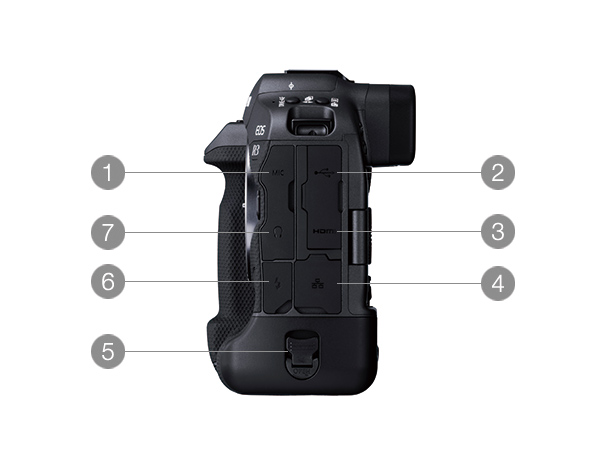

左面

EOS R3 左面
  • 1
    外部マイク入力端子
  • 2
    デジタル端子
  • 3
    HDMIマイクロ出力端子
  • 4
    Ethernet用RJ-45端子
  • 5
    バッテリー着脱つまみ
  • 6
    シンクロ端子
  • 7
    ヘッドフォン端子
