各部名称　EOS 5D Mark IV

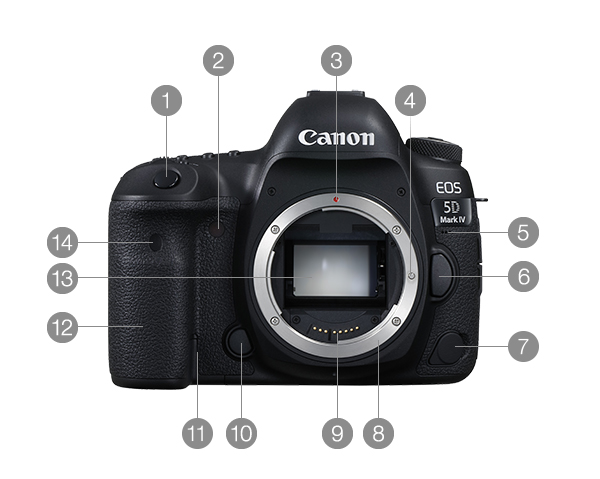

正面

写真：正面

  • 1
    シャッターボタン
  • 2
    セルフタイマーランプ
  • 3
    レンズ取り付け指標
  • 4
    レンズロックピン
  • 5
    内蔵マイク
  • 6
    レンズロック解除ボタン
  • 7
    端子カバー
  • 8
    レンズマウント
  • 9
    接点
  • 10
    絞り込みボタン
  • 11
    DCカプラーコード通し部
  • 12
    グリップ（電池室）
  • 13
    ミラー
  • 14
    リモコン受信部

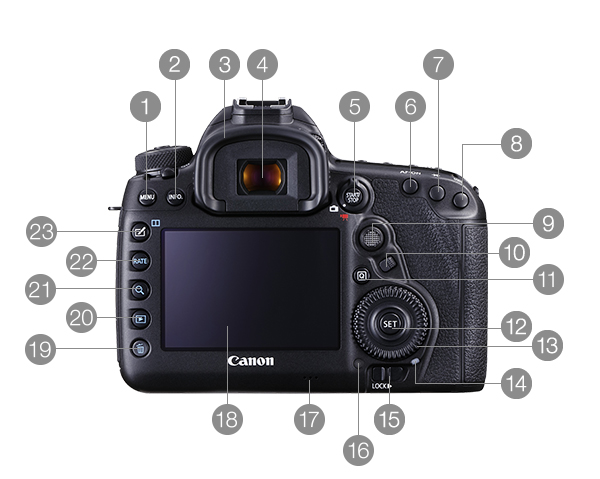

背面

写真：背面

  • 1
    メニューボタン
  • 2
    インフォボタン
  • 3
    アイカップ
  • 4
    ファインダー接眼部
  • 5
    ライブビュー撮影／動画撮影スイッチ
    スタート／ストップボタン
  • 6
    AFスタートボタン
  • 7
    AEロックボタン
  • 8
    AFフレーム選択ボタン
  • 9
    マルチコントローラー
  • 10
    測距エリア選択ボタン
  • 11
    クイック設定ボタン
  • 12
    設定ボタン
  • 13
    サブ電子ダイヤル
  • 14
    アクセスランプ
  • 15
    マルチ電子ロックスイッチ
  • 16
    外光センサー
  • 17
    スピーカー
  • 18
    液晶モニター
  • 19
    消去ボタン
  • 20
    再生ボタン
  • 21
    インデックス／拡大／縮小ボタン
  • 22
    レーティングボタン
  • 23
    クリエイティブフォト／2画面比較再生（2枚表示）ボタン

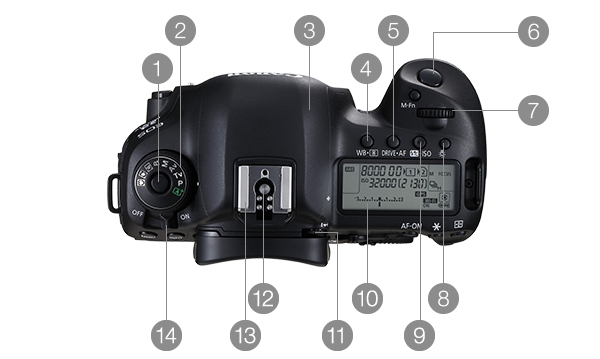

上面

写真：上面

  • 1
    モードダイヤルロック解除ボタン
  • 2
    モードダイヤル
  • 3
    GPSアンテナ部
  • 4
    ホワイトバランス選択／測光モード選択ボタン
  • 5
    ドライブモード選択／AF動作選択ボタン
  • 6
    シャッターボタン
  • 7
    メイン電子ダイヤル
  • 8
    表示パネル照明ボタン
  • 9
    ストロボ調光補正／ISO感度設定ボタン
  • 10
    表示パネル
  • 11
    視度調整つまみ
  • 12
    シンクロ接点
  • 13
    アクセサリーシュー
  • 14
    電源スイッチ

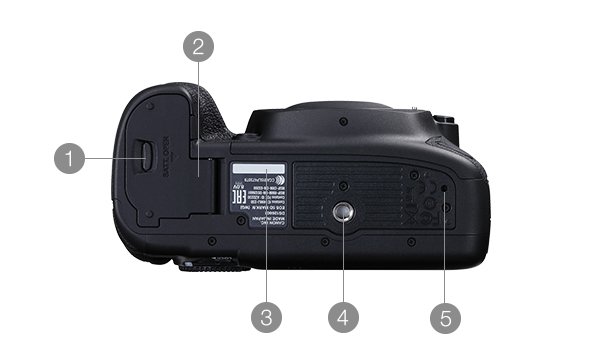

下面

写真：下面

  • 1
    電池室ふた開放レバー
  • 2
    電池室ふた
  • 3
    シリアル番号
  • 4
    三脚ねじ穴
  • 5
    アクセサリー位置決め穴

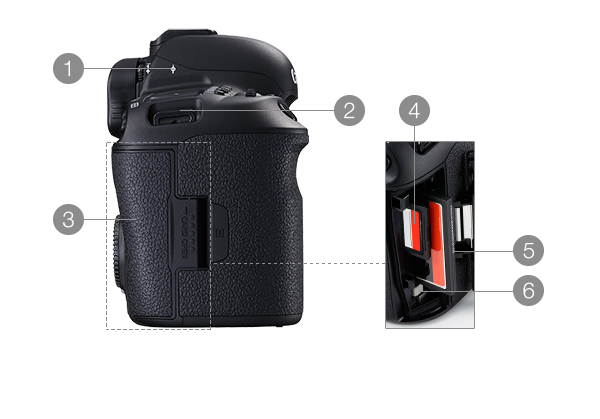

右面

写真：右面

  • 1
    撮像面マーク
  • 2
    ストラップ取り付け部
  • 3
    カードスロットカバー
  • 4
    SDカードスロット
  • 5
    CFカードスロット
  • 6
    CFカード取り出しボタン

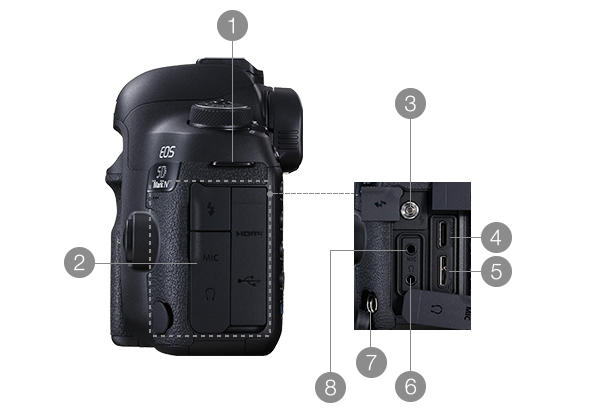

左面

写真：左面

  • 1
    ストラップ取り付け部
  • 2
    端子カバー
  • 3
    シンクロ端子
  • 4
    HDMIミニ出力端子
  • 5
    デジタル端子
  • 6
    ヘッドフォン端子
  • 7
    リモコン端子（N3タイプ）
  • 8
    外部マイク入力端子
