光学設計 8×20 IS

高品位な視野

コンパクトで軽量な20mm径

対物レンズの有効径を20mmとし、気軽に持ち歩けるコンパクトなサイズと扱いやすい軽さを実現しました。スポーツ観戦やステージ観劇など、長時間にわたって連続的に使用するときも手の疲労を抑えられます。

明るい視野を実現する、ポロプリズム

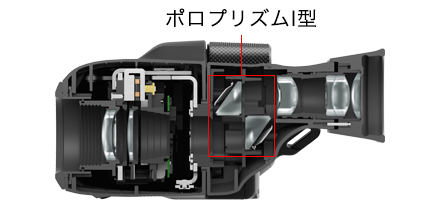

画像:ポロプリズムI型

像を正立させるため、ポロI型プリズムを採用。ダハプリズムに対し、光の干渉によるシャープネスの低下がなく、明るく鮮明な視野が得られます。

視野周辺まで鮮明、フィールドフラットナーレンズ

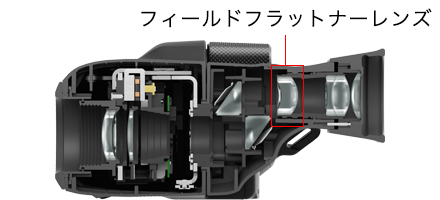

図:フィールドフラットナーレンズ

平面にピントを合わせたとき、視野周辺がボケてしまう像面湾曲。これを補正するため、8×20 ISはフィールドフラットナーレンズを採用しています。これにより視野中心から周辺まで像の平坦性を高め、すみずみまでピントの合ったクリアな視野を実現しました。

コントラストの高い像を生む、スーパースペクトラコーティング

レンズに当たった光は、すべて透過するのが理想です。しかし、実際はレンズに光が通る際、透過光が減るうえ、鏡筒内で乱反射してフレアやゴーストの原因となります。これを抑えるのがスーパースペクトラコーティングです。レンズ面に蒸着した多層膜が幅広い波長域にわたって反射光を効果的に抑え、高透過率・高コントラストを実現。8×20 ISは、このコーティングを各レンズおよびプリズムに施しています。

ゆとりある13.5mmのアイレリーフ

長時間の使用でも疲れにくいよう、約13.5mmのアイレリーフを確保。また、眼鏡使用時でも視野全体をケラれることなく見渡せます。外光を効果的にカットする大型アイカップを標準装備。眼鏡の傷つき防止にも有効です。

  • 眼鏡をかけて使用する場合は、アイカップを外側に折り返して使用します。
