各部名称 EOS R100

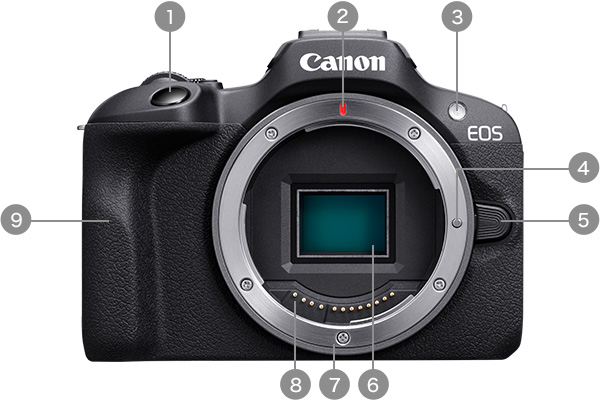

正面

EOS R100 正面
  • 1
    シャッターボタン
  • 2
    RFレンズ取り付け指標
  • 3
    AF補助光／赤目緩和／セルフタイマー／リモコンランプ
  • 4
    レンズロックピン
  • 5
    レンズロック解除ボタン
  • 6
    撮像素子
  • 7
    レンズマウント
  • 8
    接点
  • 9
    グリップ

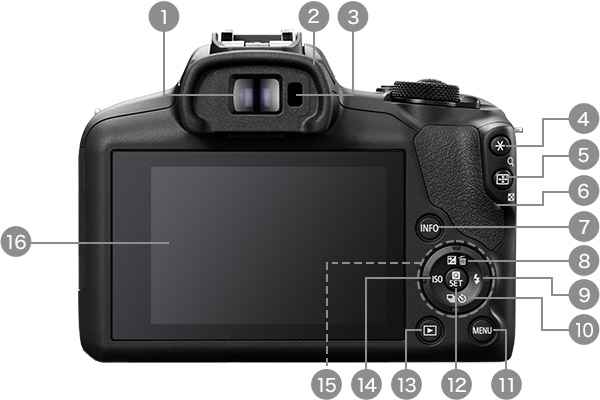

背面

EOS R100 背面
  • 1
    ファインダー接眼部
  • 2
    アイカップ
  • 3
    ファインダーオンセンサー
  • 4
    AEロック、FEロックボタン／拡大ボタン
  • 5
    AFフレーム選択／インデックス／縮小ボタン
  • 6
    アクセスランプ
  • 7
    インフォボタン
  • 8
    上／露出補正／消去ボタン
  • 9
    右／ストロボボタン
  • 10
    下／セルフタイマー／ドライブモード選択ボタン
  • 11
    メニューボタン
  • 12
    クイック設定／設定ボタン
  • 13
    再生ボタン
  • 14
    左／ISO感度設定ボタン
  • 15
    十字キー
  • 16
    モニター

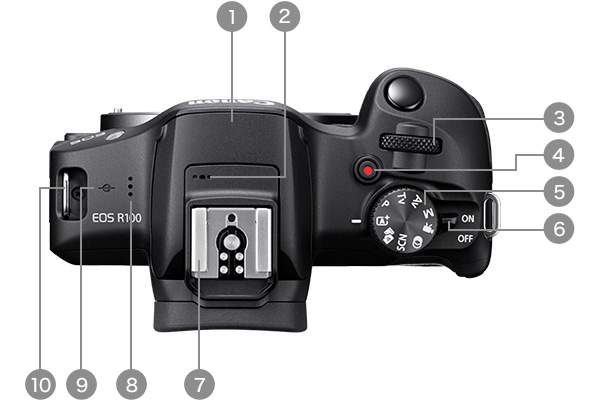

上面

EOS R100 上面
  • 1
    内蔵ストロボ
  • 2
    マイク（モノラル）
  • 3
    電子ダイヤル
  • 4
    動画撮影ボタン
  • 5
    モードダイヤル
  • 6
    ＜ON／OFF＞電源スイッチ
  • 7
    アクセサリーシュー
  • 8
    スピーカー
  • 9
    撮像面マーク
  • 10
    ストラップ取り付け部

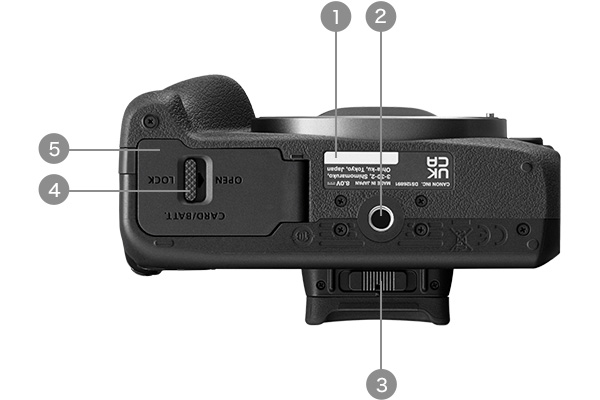

下面

EOS R100 下面
  • 1
    シリアル番号（機番）
  • 2
    三脚ねじ穴
  • 3
    視度調整レバー
  • 4
    カード／バッテリー収納部ふたロック
  • 5
    カード／バッテリー収納部ふた

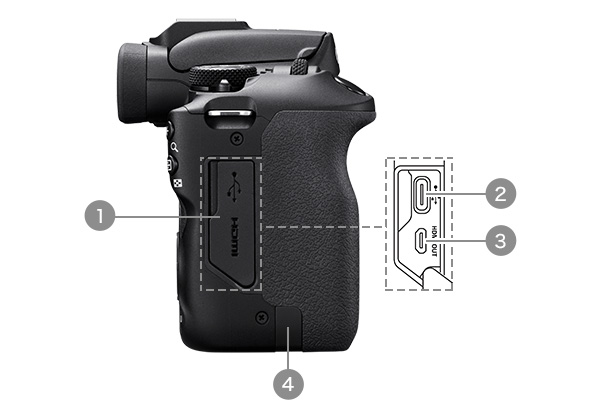

右面

EOS R100 右面
  • 1
    端子カバー
  • 2
    デジタル端子
  • 3
    ＜HDMI OUT＞HDMIマイクロ出力端子
  • 4
    DCコード通し部

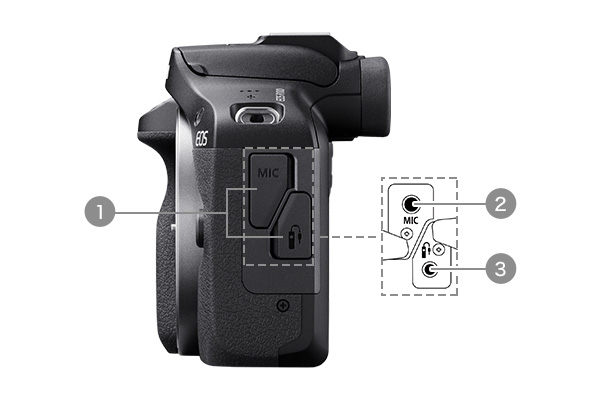

左面

EOS R100 左面
  • 1
    端子カバー
  • 2
    ＜MIC＞外部マイク入力端子
  • 3
    リモートコントロール端子
